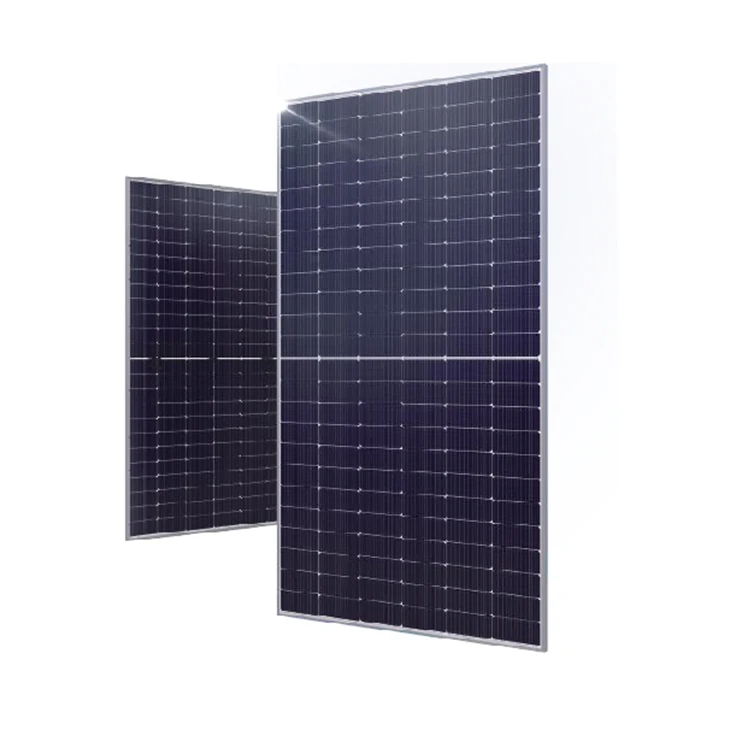

450 W 460 W 470 W PERC Monokrystaliczny panel słoneczny

Liczba komórek

96（8×12）

Znamionowa moc maksymalna (Pmax)

480W

Maksymalna wydajność

18.7%

Skrzynka przyłączeniowa

IP68

Maksymalne napięcie systemu

1000V/1500V DC

temperatura robocza

-40℃～+85℃

Napięcie w obwodzie otwartym (Voc) [V]

61.08

61.60

62.12

62.64

63.16

Maksymalne napięcie zasilania (Vmp) [V]

49.64

50.15

50.70

51.24

51.76

Prąd zwarcia (Isc) [A]

9.41

9.51

9.61

9.71

9.81

Maksymalny prąd mocy (Imp) [A]

8.87

8.98

9.08

9.18

9.28

Wydajność modułu [%]

17.2%

17.6%

18.0%

18.3%

18.7%

Tolerancja mocy

0~+5W

Współczynnik temperaturowy Isc(α_Isc)

0.05%/℃

Współczynnik temperaturowy Voc (β_Voc)

-0.275%/℃

Współczynnik temperaturowy Pmax (γ_Pmp)

-0.368%/℃

STC

Natężenie promieniowania 1000W/m², temperatura ogniwa 25℃, AM1.5G

RODZAJ

440

450

460

470

480

Znamionowa moc maksymalna (Pmax) [W]

326

333

341

349

355

Napięcie w obwodzie otwartym (Voc) [V]

60.46

60.42

60.50

60.08

60.46

Maksymalne napięcie zasilania (Vmp) [V]

49.18

49.69

50.33

50.74

51.37

Prąd zwarcia (Isc) [A]

7.54

8.11

8.18

7.78

8.35

Maksymalna moc prądu (Imp) [A]

6.62

6.70

6.77

6.86

6.92

NOCT

Natężenie promieniowania 800 W/m², temperatura otoczenia 20 ℃, prędkość wiatru 1 m/s, AM1.5G

Maksymalne napięcie systemu

1000V/1500V DC (IEC)

temperatura robocza

-40℃~+85℃

Maksymalny bezpiecznik serii Series

20A

Maksymalne obciążenie statyczne, przód

5400 Pa

Maksymalne obciążenie statyczne, tył

2400 Pa

NOCT

45±2℃

Klasa aplikacji

Klasa A

Komórka

Mononukleoza

waga

26 kg ± 3%

Wymiary

1956±2mmx1310±2mmx45±1mm

Rozmiar przekroju kabla

4mm2

Liczba komórek

96(8x12)

Skrzynka przyłączeniowa

IP68, 4 diody

Złącze

QC 4.10-35

Długość kabla (w tym złącze)

Pionowa: 300 mm (+)/400 mm (-) ; Pozioma: 1000 mm (+)/1000 mm (-)

Konfiguracja opakowania

30 na palecie
