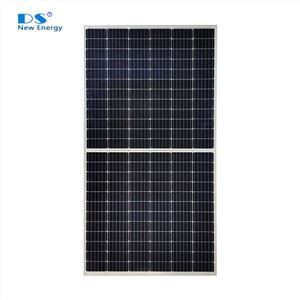

DSND Solar Panel Back Contact 565W-590W
Moduł słoneczny o wysokiej wydajności dwupas
DSDN 600 ~ 625 Series-Ultra-wysokie mocy dwufasowe moduły słoneczne
Zbudowany do wydajności w skali użyteczności
Seria DSDN 600 ~ 625 jest zaprojektowana dla dużych elektrowni słonecznych, zapewniając wyjątkową moc energii i długoterminową niezawodność w wymagających środowiskach.
Trwałe pod względem ciepła i wilgotności
Moduły te, które mają unikalną strukturę komórkową i kapsułkową odporną na wilgoć, odporną na stres termiczny i degradację indukowaną wilgotnością, zapewniając trwałą wydajność.
Zaawansowana technologia DS
Zintegrowane procesy getterowania i mikrokrystalicznego krzemu (µC-SI) zwiększają wydajność komórek i zwiększają ogólną wytwarzanie energii.
Do 95% wydajności dwufałowatej
Naturalnie symetryczna konstrukcja dwufasalna rejestruje dodatkowe światło słoneczne od tylnej strony, zwiększając całkowitą wydajność energii.
Uszczelnienie ramy PIB dla trudnych środowisk
W ramach uwięzionych w PIB moduły spełniają standardy oporności Solnej IEC, zapewniając doskonałą ochronę na obszarach przybrzeżnych lub wysokich.
Niższe koszty systemowe, wyższe ROI
Zoptymalizowane pod kątem projektów na skalę użyteczności, moduły te pomagają zmniejszyć równowagę kosztów systemu (BOS) i obniżyć wyrównany koszt energii (LCOE), maksymalizując rentowność projektu.
ORZECZNICTWO
IEC 61215, IEC 61730, UL 61730 ISO9001: 2015: System zarządzania jakością ISO
ISO14001: 2015: System zarządzania środowiskiem ISO
ISO45001: 2018: Zdrowie i bezpieczeństwo zawodowe
IEC62941: Wytyczne dotyczące kwalifikacji modułów i zatwierdzenia typu
Zapewnienie jakości
Parametry mechaniczne
|
Komórka (mm) |
182*91 Mono |
| Wymiary (L*M*H) (mm) |
2382*1134*30 |
| Waga (kg) | 33.5 |
| Rozmiar przekroju kablowego (M㎡) | 4 |
| Liczba komórek i połączeń |
144 (6*24) |
| Liczba diod | 3 |
KWALIFIKACJA
| Max. Napięcie systemowe (V DC) | DC1500V (IEC) |
| Zakres cyklizacji temperatury (stopień) | -40~+85 |
| Max. Ocena bezpieczników serii (a) | 30 |
| Tolerancja PMAX | 0~+3% |
| Max. Obciążenie wiatru / maks. Obciążenie śniegu (PA) | 2400 / 5400 |
| Gorąca stawka punktowa | 100% za darmo |
|
Nominalna temperatura komórek roboczych (stopień) |
45±2 |
| Ocena pożaru | Klasa c |
| Klasa ochrony skrzyżowania i złącza | IP68 |
| Współczynnik dwufasowy (%) | 60±5 |
Parametry elektryczne
| DSND600 | DSND605 | DSND610 | DSND615 | DSDN620 | DSDN625 | ||
|---|---|---|---|---|---|---|---|
|
STC AM1,5, 1000 W/㎡ Temperatura komórki 25 stopni |
Max. Moc w STC (PMPP/W) | 600 | 605 | 610 | 615 | 620 | 625 |
| Max. Napięcie zasilania (VMP/V) | 44.19 | 43.55 | 44.48 | 44.63 | 44.78 | 44.93 | |
| Max. Prąd mocy (IMP/a) | 13.58 | 13.65 | 13.72 | 13.78 | 13.85 | 13.93 | |
| Napięcie obwodu otwartego (LZO/V) | 52.51 | 52.66 | 52.81 | 52.96 | 53.11 | 53.26 | |
| Prąd zwarci (ISC/A) | 14.55 | 14.62 | 14.69 | 14.75 | 14.82 | 14.90 | |
| Wydajność modułu (%) | 22.2 |
22.4 |
22.6 | 22.8 | 23.0 | 23.1 | |
|
NOCT AM1.5, 800 W/㎡, Temperatura otoczenia 20 stopni, Prędkość wiatru 1m/s |
Max. Moc w NOCT (PMPP/W) | 448.3 | 452.0 | 455.8 | 459.5 | 463.3 | 467.0 |
| Max. Napięcie zasilania (VMP/V) | 40.32 | 40.45 | 40.59 | 40.72 | 40.86 | 41.00 | |
| Max. Prąd mocy (IMP/a) | 11.12 | 11.17 | 11.23 | 11.29 | 11.33 | 11.40 | |
| Napięcie obwodu otwartego (LZO/V) | 49.30 | 49.44 | 49.58 | 49.72 | 49.86 | 50.00 | |
| Prąd zwarci (ISC/A) | 11.75 | 11.81 | 11.87 | 11.92 | 11.97 | 12.04 | |
|
Charakterystyka elektryczna z różnym tylnym wzmocnieniem mocy bocznej (odniesienie do przodu 575 W) |
|||||||
| PMAX/W. | VOC/v | ISC/A. | VMP/v | Imp/a | Wzmocnienie PMAX | ||
| 635 | 52.66 | 13.35 | 44.33 | 14.33 | 5% | ||
| 666 | 52.66 | 16.08 | 44.33 | 15.02 | 10% | ||
| 696 | 52.76 | 16.81 | 44.43 | 15.70 | 15% | ||
| 726 | 52.76 | 17.54 | 44.43 | 16.38 | 20% | ||
| 756 | 52.76 | 18.28 | 44.43 | 17.06 | 25% | ||
Konfiguracja pakowania
| Pojemnik (wysoka kostka) | |
|---|---|
| Moduły na paletę | 36 |
| Palety na pojemnik | 9 |
| Moduły na pojemnik | 720 |
Współczynniki temperatury
| Napięcie współczynnika temperatury (LZO) | -0,230 %/ stopień |
| Prąd współczesnego temperatury (ISC) | 0,050%/ stopień |
| Moc współczynnika temperatury (PM) | -0,280 %/ stopień |
