【Wprowadzenie produktów】
Komórka | Mononukleoza |
Liczba komórek | 60 (6×10) |
Znamionowa moc maksymalna (Pmax) | 330W |
Maksymalna wydajność | 19.8% |
Skrzynka przyłączeniowa | IP68 |
Maksymalne napięcie systemu | 1000V DC |
temperatura robocza | -40℃～+85℃ |
【Opis produktu】
Seria elastycznych paneli słonecznych ma wysoką sprawność konwersji i może być wyginana do 30 stopni bez uszkodzeń. Dzięki tym dwóm ważnym cechom elastyczne panele słoneczne mogą być stosowane do bardziej nieregularnych zastosowań powierzchniowych, takich jak pojazdy kempingowe, łodzie, samochody, marynarki, kampery i samochody dostawcze. Standardowy monokrystaliczny lub polikrystaliczny panel słoneczny składa się z ogniwa słonecznego na bazie krzemu wafelki mają zazwyczaj do 200 mikrometrów grubości, czyli są nieco grubsze niż ludzki włos. Aby stworzyć „elastyczny” panel słoneczny, te płytki krzemowe używane do produkcji ogniw słonecznych muszą być pocięte na dziesiątki mikronów grubości. Ogniwa słoneczne oparte na tych ultracienkich waflach krzemowych w połączeniu z arkuszem laminatu polimerowego zapewniają panelom słonecznym wiele unikalnych właściwości, w tym elastyczność, trwałość, przenośność i wysoką wydajność.

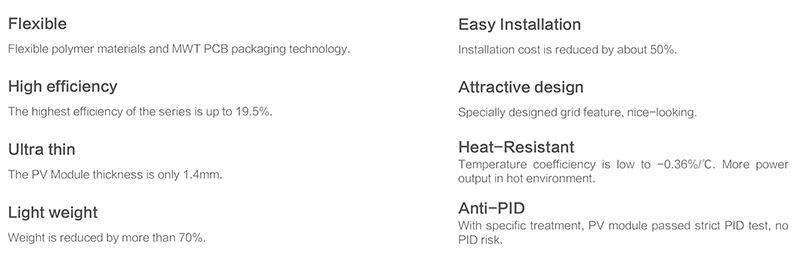

【Kluczowe cechy】
【Wymiar modułu PV】
【Dane elektryczne w STC】
Znamionowa moc maksymalna (Pmax) [W] | 290 | 300 | 310 | 320 | 330 |
Napięcie w obwodzie otwartym (Voc) [V] | 38.4 | 38.8 | 39.2 | 39.6 | 40.0 |
Maksymalne napięcie zasilania (Vmp) [V] | 31.2 | 31.6 | 32.0 | 32.4 | 32.8 |
Prąd zwarcia (Isc) [A] | 9.50 | 9.66 | 9.82 | 9.98 | 10.14 |
Maksymalny prąd mocy (Imp) [A] | 9.30 | 9.50 | 9.69 | 9.88 | 10.08 |
Wydajność modułu [%] | 17.6 | 18.3 | 18.9 | 19.5 | 19.8 |
Tolerancja mocy | 0~+5W | ||||
Współczynnik temperaturowy Isc(α_Isc) | 0.06%/℃ | ||||
Współczynnik temperaturowy Voc (β_Voc) | -0.28%/℃ | ||||
Współczynnik temperaturowy Pmax (γ_Pmp) | -0.36%/℃ | ||||
STC | Natężenie promieniowania 1000W/m², temperatura ogniwa 25℃, AM1.5G | ||||
【Dane elektryczne w NOCT】
Znamionowa moc maksymalna (Pmax) [W] | 216 | 224 | 232 | 240 | 248 |
Napięcie w obwodzie otwartym (Voc) [V] | 35.5 | 35.7 | 35.9 | 36.1 | 36.3 |
Maksymalne napięcie zasilania (Vmp) [V] | 28.5 | 28.9 | 29.3 | 29.7 | 30.3 |
Prąd zwarcia (Isc) [A] | 7.65 | 7.85 | 8.04 | 8.22 | 8.41 |
Maksymalny prąd mocy (Imp) [A] | 7.58 | 7.76 | 7.93 | 8.09 | 8.27 |
STC | Natężenie promieniowania 800W/m², temperatura otoczenia 20℃, prędkość wiatru 1m/s | ||||
【Krzywe prądowo-napięciowe】
【Dane mechaniczne】
Wymiary (DxSxW) | 1660 mm x 990 mm x 1,4 mm |
Waga | 4,0 kg |
Powrót materiał | Płyta montażowa (biała, przezroczysta, czarna) |
Ogniwo (ilość / materiał / rodzaj / wymiary) | 60 (10x6) / monokrystaliczny PERC / 6 cali |
Obudowa (materiał) | EVA |
Rama | Żaden |
Skrzynka przyłączeniowa (stopień ochrony) | IP68 |
Kabel (długość / powierzchnia przekroju) | Dostosowane przez klienta / 4mm2 |
Złącze | Kompatybilny z MC4 |
【Orzecznictwo】
【Warunki pracy】
Maks. napięcie systemu | DC 1000V (IEC) |
Maks. Ocena bezpiecznika serii | 15A |
Zakres temperatury pracy | -40℃～+85℃ |
Promień gięcia | ≥ 0.20m |
